Фрезеровка алюминиевого логотипа

В разделе новостей мы решили размещать описание изготовления изделий.

Итак алюминиевый логотип.

1. Самый первый этап для того, чтобы начать работу - это эскиз или 3d виртуальная модель.

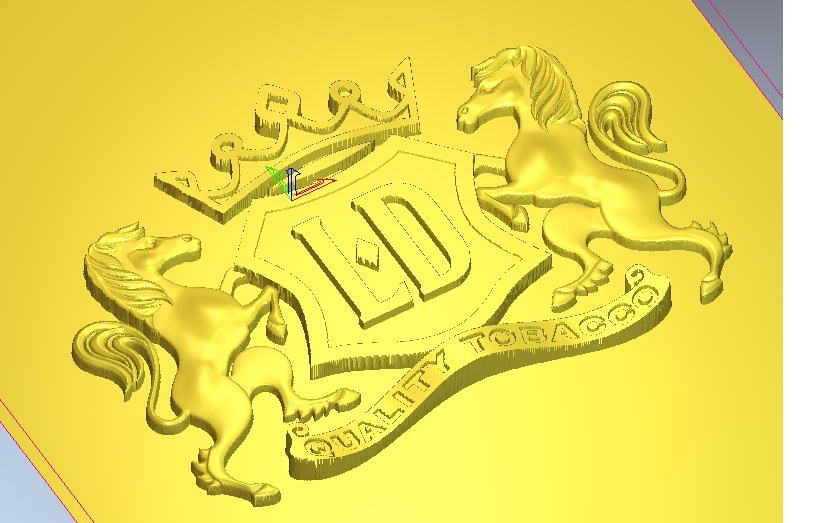

В данном случае мы получили от заказчика 3d модель. Она создавалась на сонове логотипа и оказалась немного не технологична.

При создании 3d модели надо учитывать не только дизайн, но и технологичность. Необходимо исключать маленькие и глубокие отверстия и углубления, т.к. в этих местах оборудованию очень сложно их обработать и зачастую либо горят фрезы, либо просто ломаются.

2. Получив 3d модель необходимо правильно выбрать заготовку для изделия.

Заготовка не должна быть очень большой, чтобы не тратить много времени на лишнюю обработку, и в данном случае алюминий надо выбирать твердый ( например Д16Т), т.к. на мягком вы поламаете кучу фрез и результата не получите.

3. CAM проект.

Станок работает в автоматическом режиме без проблем только при  грамотном человеческом управлении. То что запрограммировал человек, то он в точности и повторяет, если CAM программист допустил ошибку, то станок тоже сделает.

От траектории движения фрезы очень много зависит, т.к. для каждого изделия траектории подбираются индивидуально.

CAM часть мы разделили на три этапа: черновая обработка цилиндрической фрезой диаметром 6 мм, получистовая обработка сферической фрезой диаметром 3 мм, и чистовая обработка фрезой диаметром 1 мм.

Получаем результат:

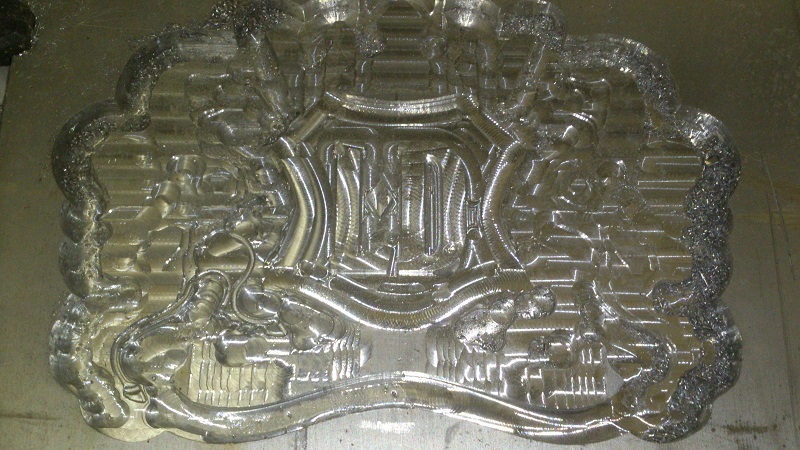

Черновая обработка

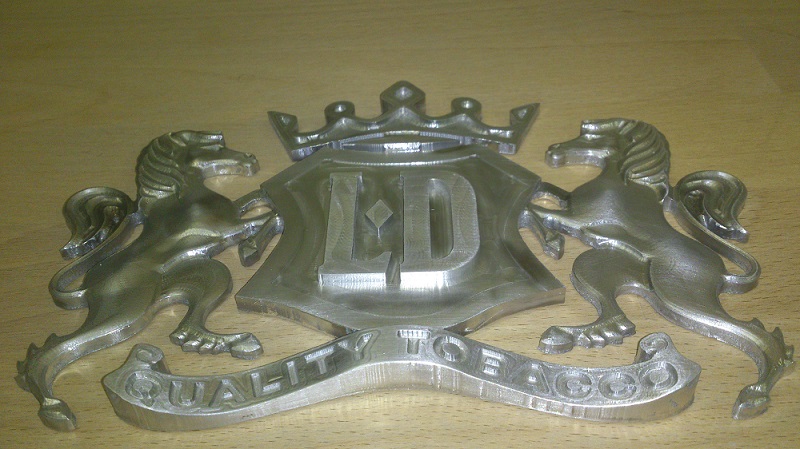

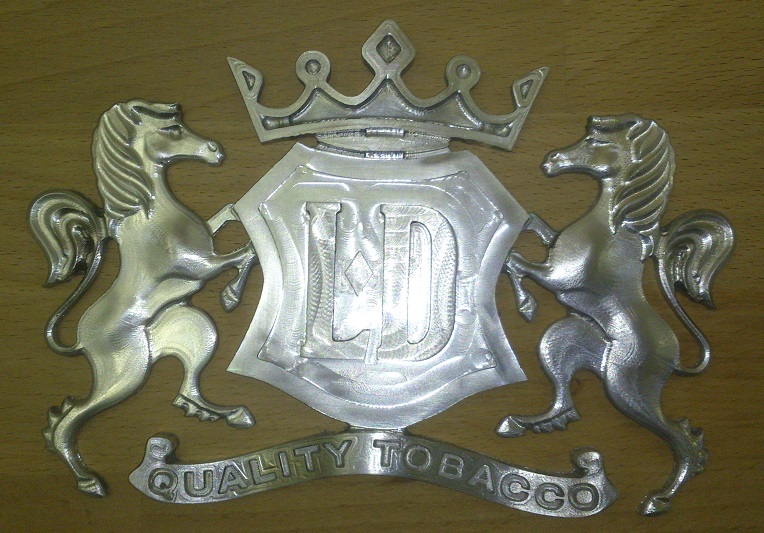

Чистовая обработка

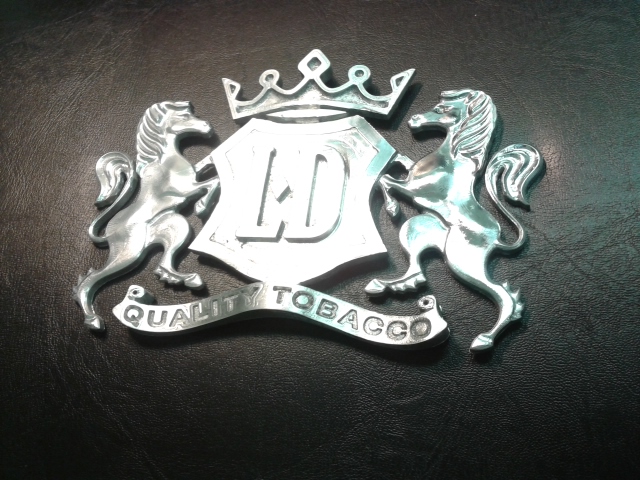

Ну, а дальше небольшая шлифовка и изделие готово
